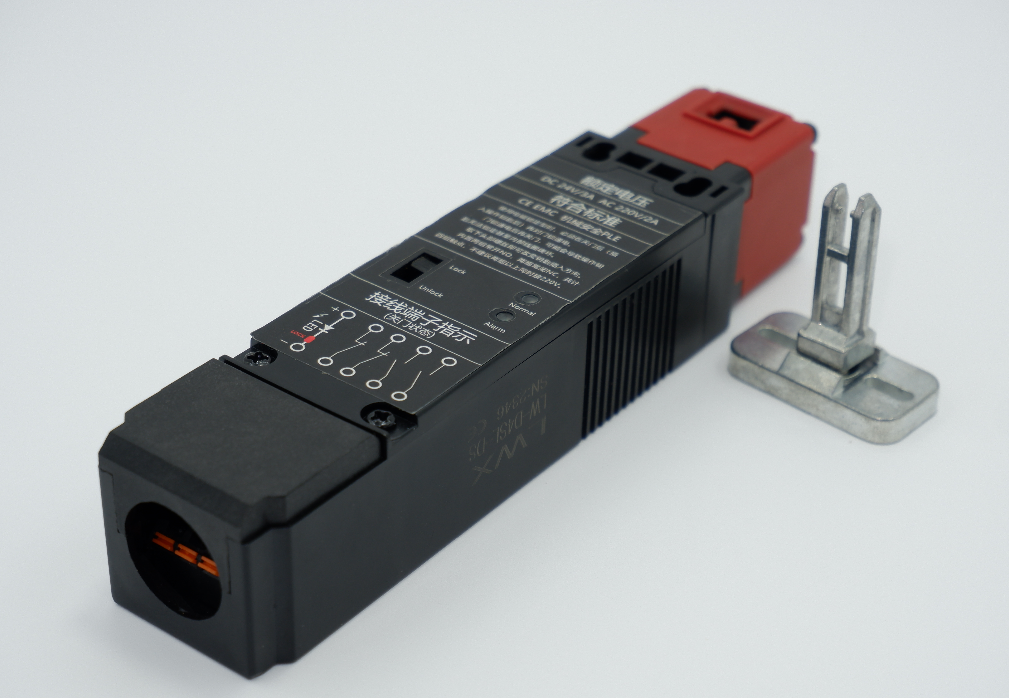

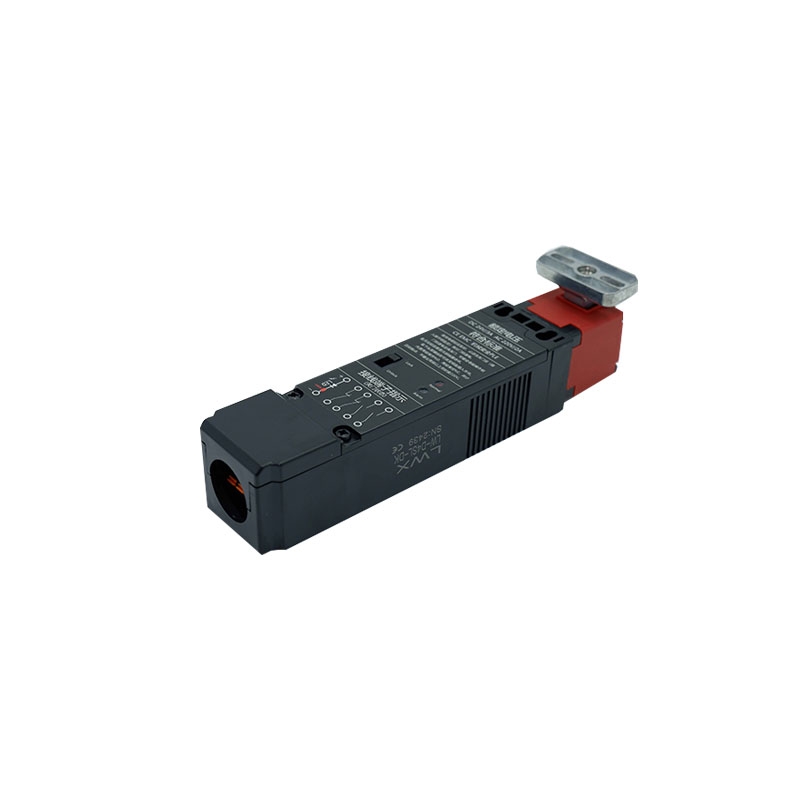

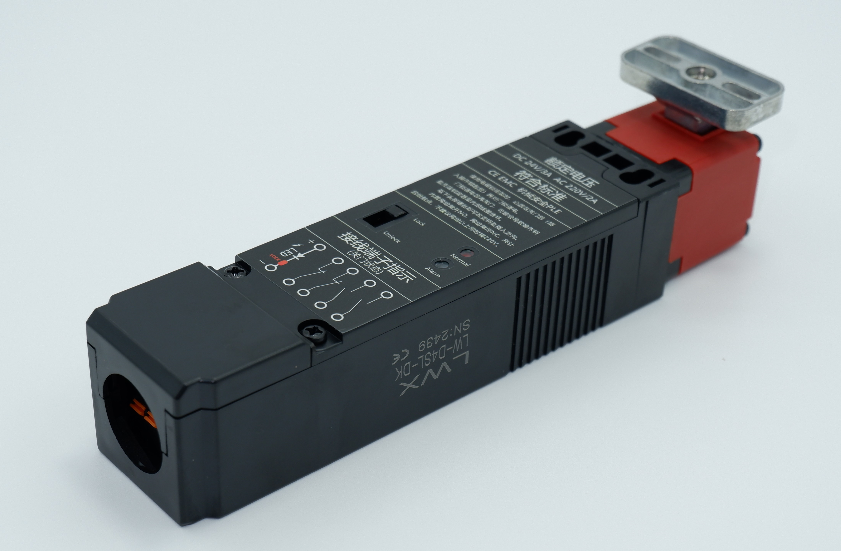

LW系列 安全门锁
| LW系列 安全门锁 | 特点 该系列产品符合SIL3和PLE机械安全认证的镀金触点 适用于标准负载和微小负载的安全门锁 接线简单，节省劳动力，更换方便 | 特点 通过电磁力轻松紧密锁定 该款产品具有平面电磁锁定结构，可有效解决门偏移问题 而且带双路霍尔识别， MT-M50 系列不仅无钥匙，结构简单， 大幅提高了安全性。 安装简单 超小型机身 无需为安装位置而烦恼，即使空间狭小亦可安装使用。 | |||||

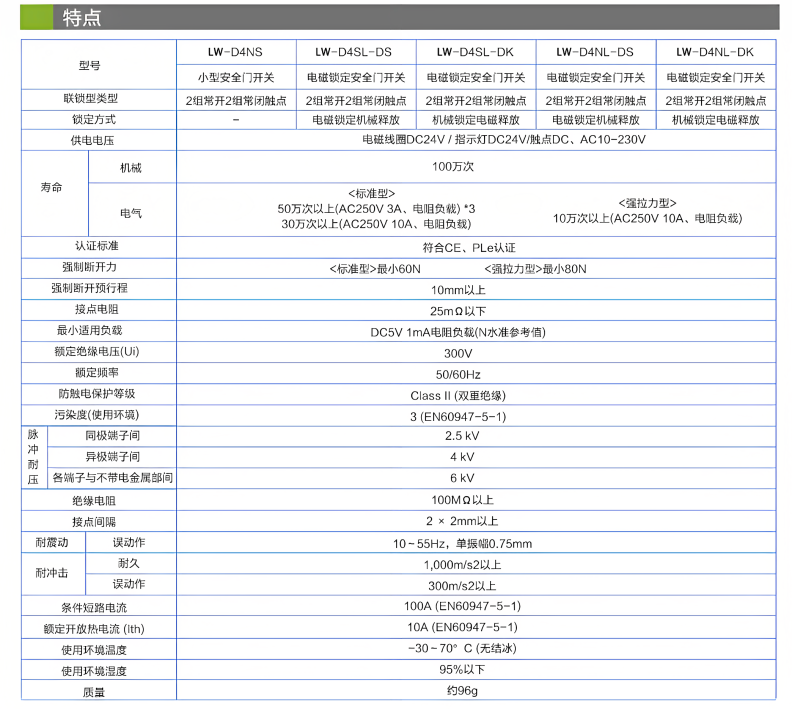

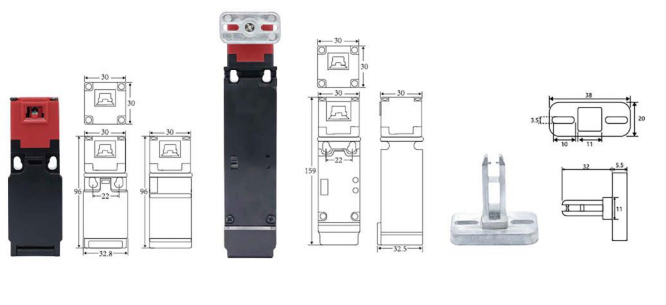

| 型号 | LW-D4NS | LW-D4SL-DK | LW-D4SL-DS | 型号 | LW-D50N | LW-D50P | |
| 小型安全门锁 | 电磁锁定安全门锁 | 电磁锁定安全门锁 | 电磁锁定安全门锁 | ||||
| 门锁类型 | 2组常开2组常闭触点 | 2组常开2组常闭触点 | 2组常开2组常闭触点 | 信号 | 双路NPN | 双路PNP | |
| 锁定方式 | 机械锁定，电磁释放 | 电磁锁定，机械释放 | 锁定时的保持力 | 450N | |||
| 工作电压 | 电碰线图DC24V /指示灯DC24V/触点DC、AC10-230V | 工作距离 | （OFF → ON）2mm | ||||
| 认证标准 | 符合CE、PLe认证 | 响应 时间 | 锁定→锁定解除 | 250ms | |||
| 强制断开力 | <标准型>最小60N <强拉力型>最小80N | 锁定解除→锁定 | 50ms | ||||
| 强制断开预行程 | 10mm以上 | 控制 输出 | 输出类型 | 晶体管输出 × 2 | |||
| 接点电阻 | 25MΩ以下 | 最大负载电流 | 100mA | ||||
| 绝缘电阻 | 100MΩ以上 | 残余电压(ON 时) | 最大 2 V（电缆 2 m 时） | ||||
| 最小适合用负载 | DC5V 1mA电阳负截(N水准参考值) | OFF 时电压 | 最大 2.0 V（电缆 5 m 时） | ||||
| 额定绝缘电压 | 300V | 外部 输入 | 使能输入 | 约 2mA | |||
| 额定频率 | 50-60HZ | 锁定控制输入 | 约 2.5 mA | ||||
| 防触电保护等级 | Class II (双重绝缘) | 保护电路 | 电源逆接保护、各输出短路保护 各输出浪涌保护、输出逆接保护 | ||||
| 使用环境 | 3(EN60947-5-1) | ||||||
| 使用温度 | ,-30～70°C(无结冰) | 电源 | 电源电压 | 24 VDC ±20% 包括纹波（P-P）10% Class2 | |||
| 使用湿度 | 95%以下 | 消耗功率 | 5W | ||||
| 脉冲耐压 | 同极端子间2.5KV 异极端子间4KV | 使用环境温度 | ，-20 至 55℃（无冻结） | ||||
| 接电间隙 | 2X2mm以上 | 存放环境温度 | ，-25 至 70℃（无冻结） | ||||
| 耐振动 | 10～55Hz,单振幅0.75mm | 使用环境湿度 | 5% 至 95%RH | ||||
| 耐冲击 | 耐久1000m/s2以上 误动作300m/s2以上 | 耐振动 | 10 至 55 Hz、双振幅 2.0 mm X、Y、Z 各方向 5 分钟 | ||||
| 寿命（机械） | 100万次 | ||||||
| （电气标准） | 50万次以上(AC250V3A、电阻负截)*3 30万次以上(AC250V 10A、电阻负载) | 耐冲击 | 30G X、Y、Z 各方向 6 次 | ||||
| （强拉力） | 10万次以上(AC250V 10A、电阻负载) | ||||||
