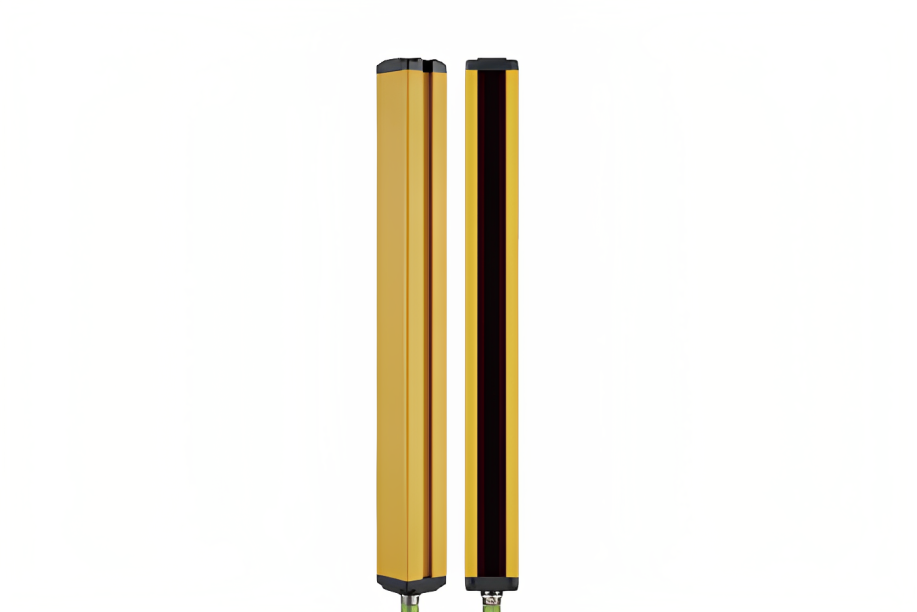

LWM测量型 安全光栅

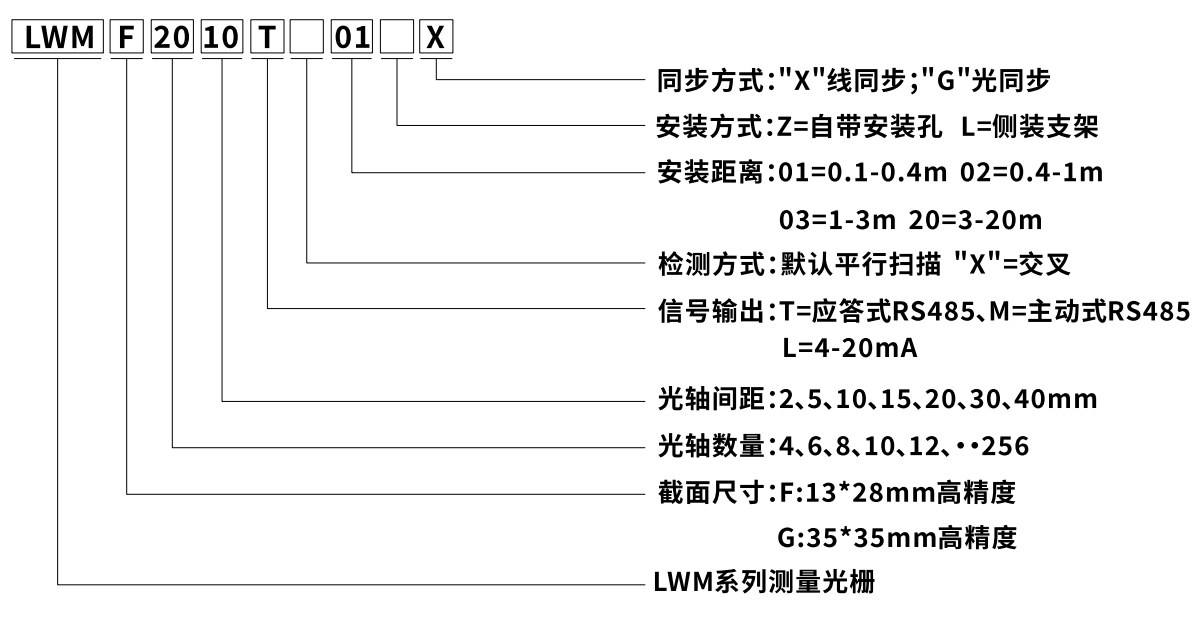

产品概述
高精密度的LWM系列测量光栅，适用于高精度的检测和测量
包括在线检测、尺寸测量、轮廓检测、精度纠偏、孔径检测
外形检测、边缘和中心定位，张力控制，零件计数、在线产品
尺寸检测和以上类似的检测和测量。
| 1、模拟量输出M：输出为4-20MA电流 类型一MA：遮挡最高点有效——默认为最高点以下全遮挡。 类型二MB：遮挡最高点最低点有效——默认为最高点最低点之间全遮挡。 类型三MC：遮挡光轴数有效——默认为实际遮挡的光轴。 2、RS485通讯功能RS：采用标准MODBUS协议与上位机进行通讯。 类型一RSA：应答式 —— 需要上位机来读取光栅数据； 默认配置： 地址15 波特率19200 BPS 数据字节格式：1起始位，8位数据位，偶校验，1位停止位。类型三MC：遮挡光轴数有效——默认为实际遮挡的光轴。 A、最低点，地址为0X40H B、最高点，地址为0X41H C、光幕被遮挡的数量，地址为0X42H D、光幕中所有光点状态值，地址为0X00H 类型二RSB：主动式 —— 光栅主动发送数据到上位机。 默认配置：波特率为：115200BPS。 数据格式：1起始位，8数据位，奇校验，1位停止位。 读取数据类型可选： RSBA、输出光幕中所有光点状态。 扫描一帧就发送一帧数据，格式为 0Xaaaa 0Xxx 0Xxx......xx 起始码 光栅地址 光栅数据 RSBB、输出光幕被遮挡的最低点最高点 扫描一帧就发送一帧数据，格式为 0Xaaaa 0Xxx 0Xxx 0Xxx 0Xxx 起始码 光栅地址 最低位 最高位 | |||||||
扫描方式
| 平行扫描（默认）：扫描所有光速， 发射器的发射与接收器的接收是一一对应。 交叉扫描：由平行扫描和倾斜光组成，倾 斜光光束由发射器的第二通道对应接收器 的第一通道，以此类推，直到发射器的最后 一条通道对应接收器的倒数第二通道，完成 整个扫描，因此交叉扫描可以提高检测精度。 | |||
